自転車ラック

スライド式自転車ラック：エニイスライド BC-OSF

子供用自転車から3人乗り電動自転車などの大型自転車まで収容可能な自転車ラック。左右への倒れを抑えるトップガイド付き。

特徴

このような
駐輪場に

図面（CADデータ）、カタログデータのダウンロード

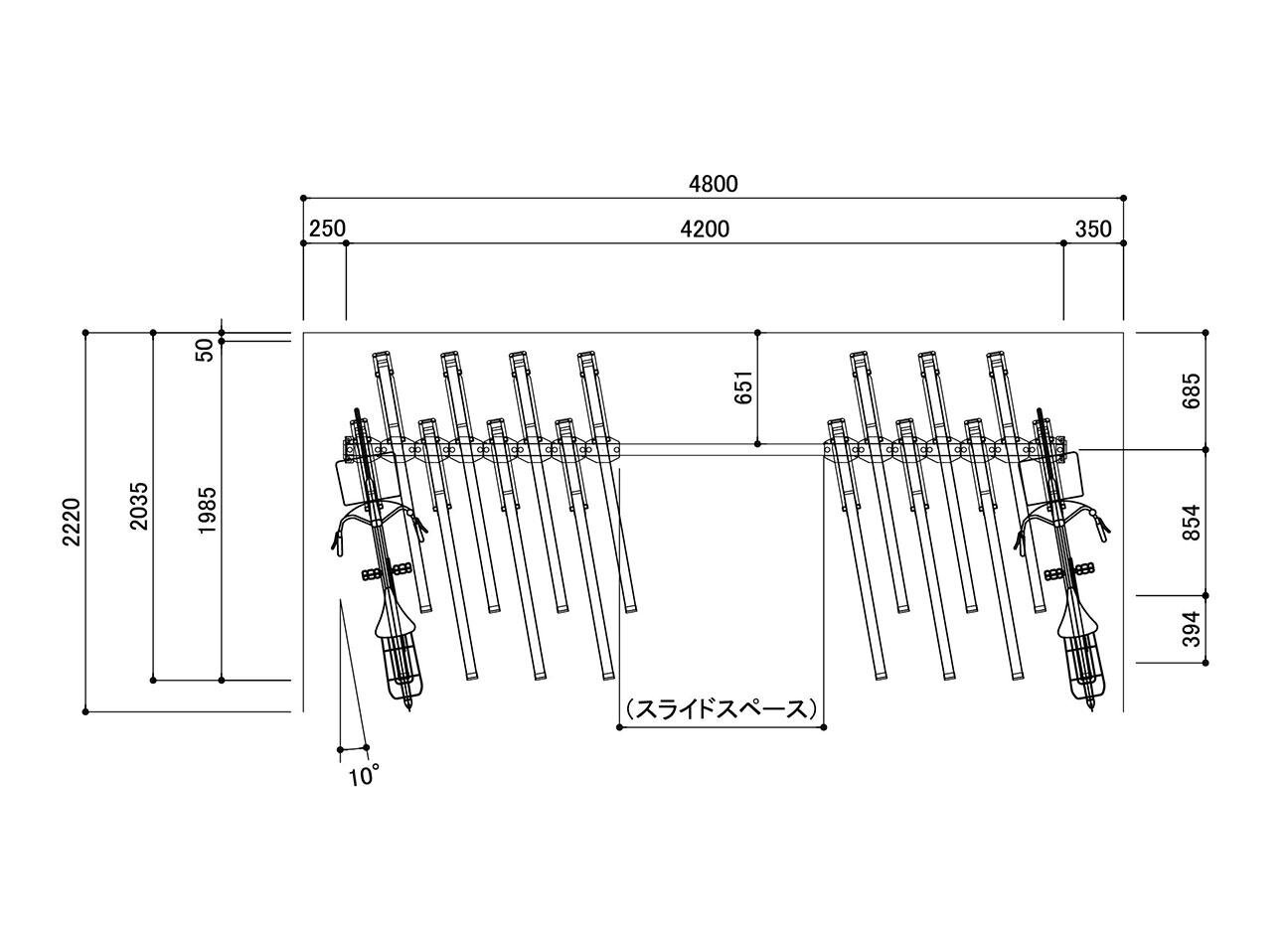

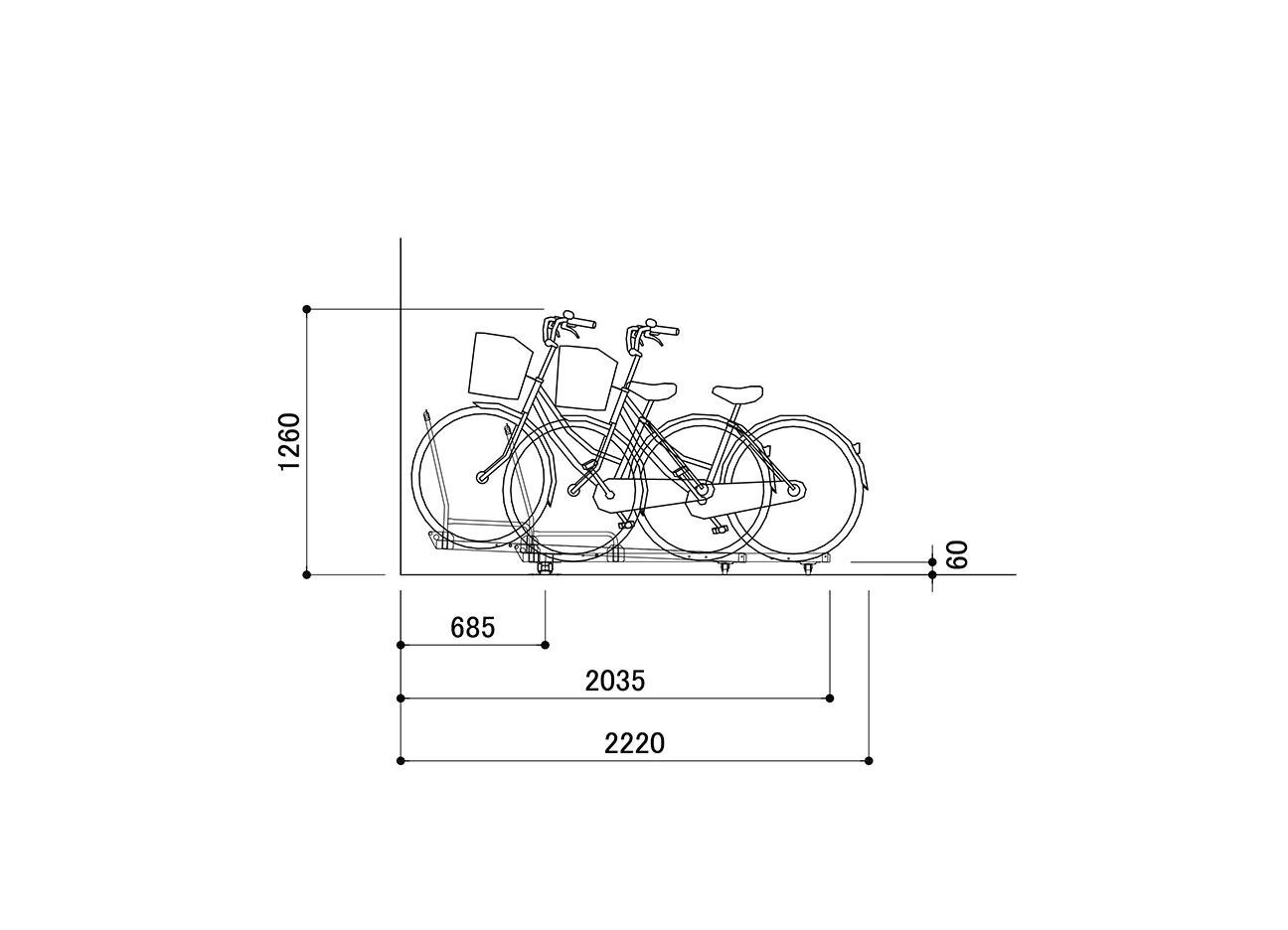

製品名	角度(斜め)	設置間隔	奥行(自転車収容時)			台数計算式
製品名	角度(斜め)	設置間隔	製品奥行	＋通路幅	＝奥行合計	台数計算式
BC-OSF	標準10°	‐	2220mm	1300mm〜	3520mm〜	（間口－600）÷280
	20°	‐	2140mm	1300mm〜	3440mm〜	（間口－800）÷320
	30°	‐	1950mm	1300mm〜	3250mm〜	（間口－1000）÷345

製品の選定にお悩みの方は、私たちにご相談ください。
お客様の課題（設置台数や設置環境）に合わせた最適な製品をご提案いたします。

（間口-600）÷280＝台数

通路幅：自転車後端から1300mm以上
斜め設置： 10°(標準)、20°、30°、40°

14～28インチ / 重量　40kg迄 / タイヤ幅　55mm迄

24,000円

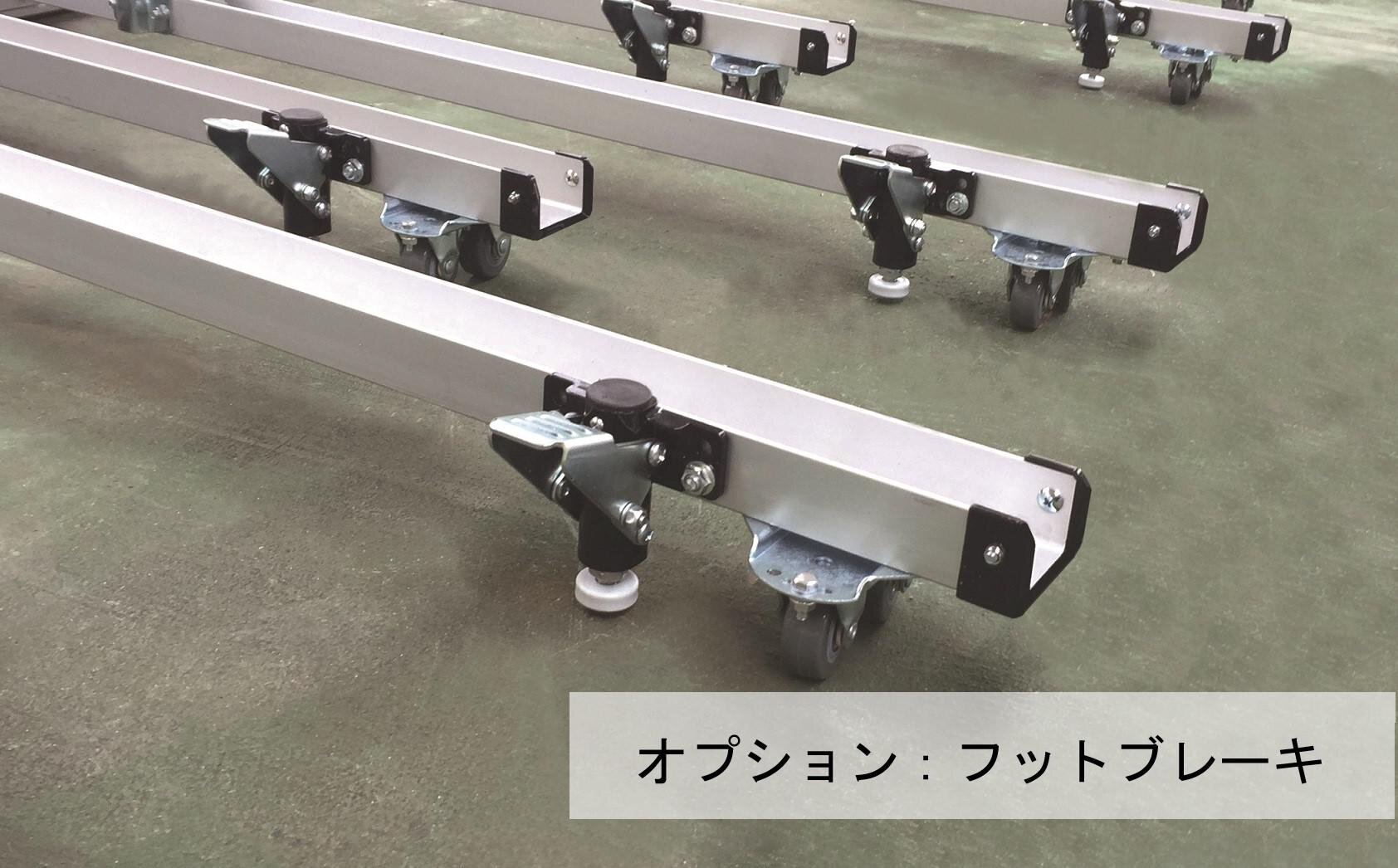

フットペダルを足で押さえてラックの動きを止め、ラック本体を固定することで自転車の出し入れを容易にします。自転車を収容すると自動で解除されます。

全台3人乗り自転車収容を想定したスライドラック。

自転車を前入れ、後ろ入れと交互に入れるタイプに変更可能。ハンドル同士の干渉を緩和し、奥行寸法を抑えます。

勾配のついた箇所への設置は可能でしょうか。: 設置場所はフラットな土間コンクリートを原則とします。床面の勾配の目安は、間口方向：スライド式0.5％以下、平置・傾斜・2段式1％以下、奥行方向：1％以下です。

壁に対して直角に設置することは可能ですか。: 製作自体は可能ですが、収容台数は標準仕様（10°）よりも減少します。CADデータや計算式が必要な方はお問合せ下さい。

計算式で出た台数より多く入れたいです。: スライドラックの台数計算式には、スライドスペース（自転車を出し入れする際に必要な余裕）が含まれています。計算式で算出された台数以上を詰め込んだ場合、ラックの使用に支障がでる恐れがあり推奨しておりません。

スライドスペース（自転車を出し入れする際に必要な余裕）は最低何mmですか。: 台数毎に異なり、計算式に含まれております。1列の収容台数が5台以下の場合、1台間引くことを推奨します。

全てのラックに自転車が収容された状態で自転車の出し入れは可能ですか。: 一般的な自転車でしたら満車状態で使用可能です。ただし、チャイルドシート付自転車や大型のカゴ付自転車等の収容が多数見込まれる場合、隣り合う自転車の干渉が強まり充分なスライドスペースを確保できない場合もございます。設計担当が個別に検討致しますのでお問合せ下さい。
