自転車ラック
BC-300
自転車ラック本体の高低差でハンドルの干渉を緩和。ラックの乗り入れ口が拡く、レール内はコロ付で、施錠した自転車でも出し入れスムーズ。
特徴
- 自転車ラック本体の乗り入れ口が広く、収容しやすい設計。
- 自転車を持ち上げずに収容が可能。
- 自転車ラック本体の内部にコロが付いているため、施錠した自転車でも出し入れが可能。
- 自転車ラック本体に高低差をつけ、ハンドル同士の干渉を避けることで収容能力を向上。

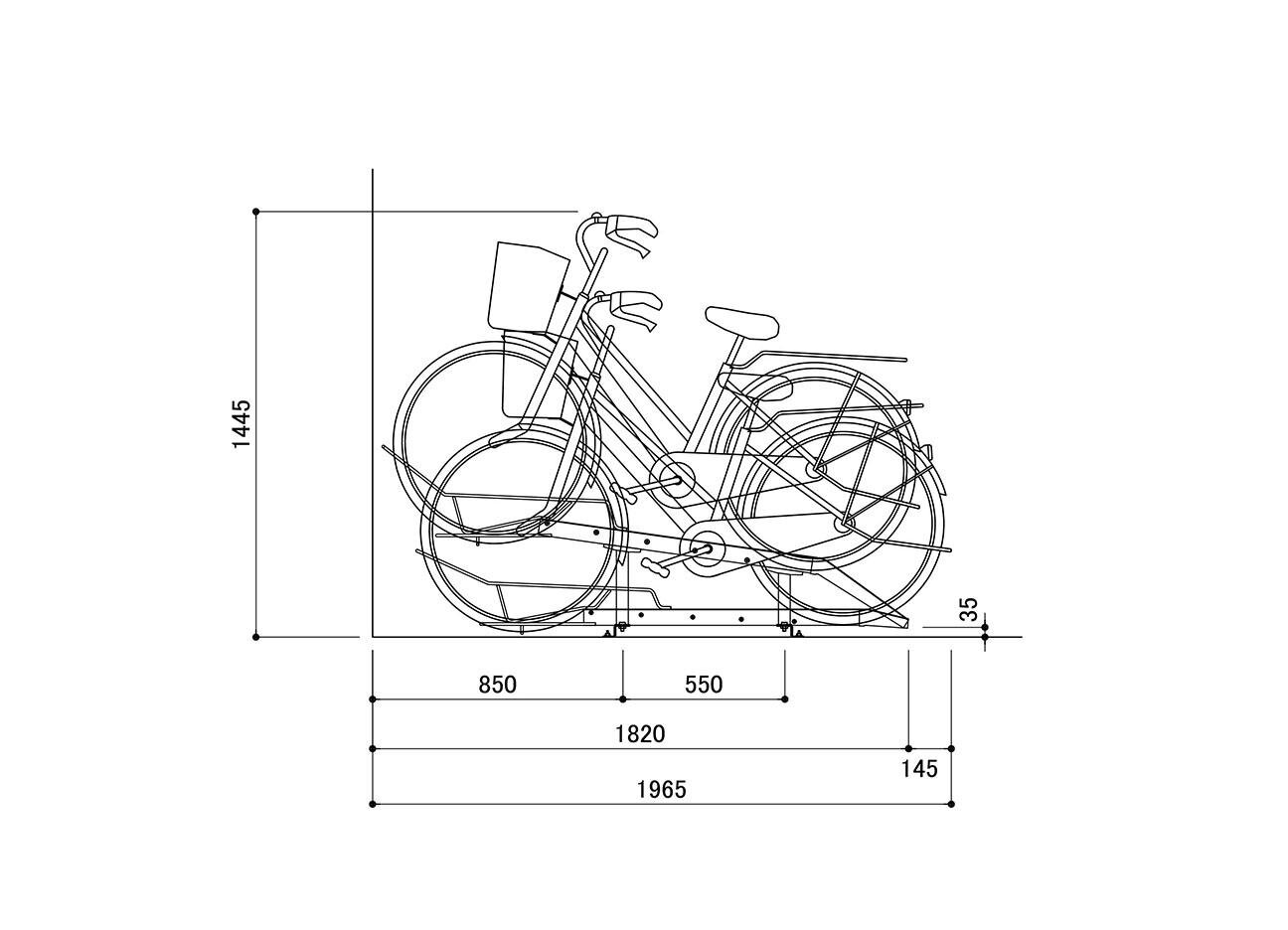

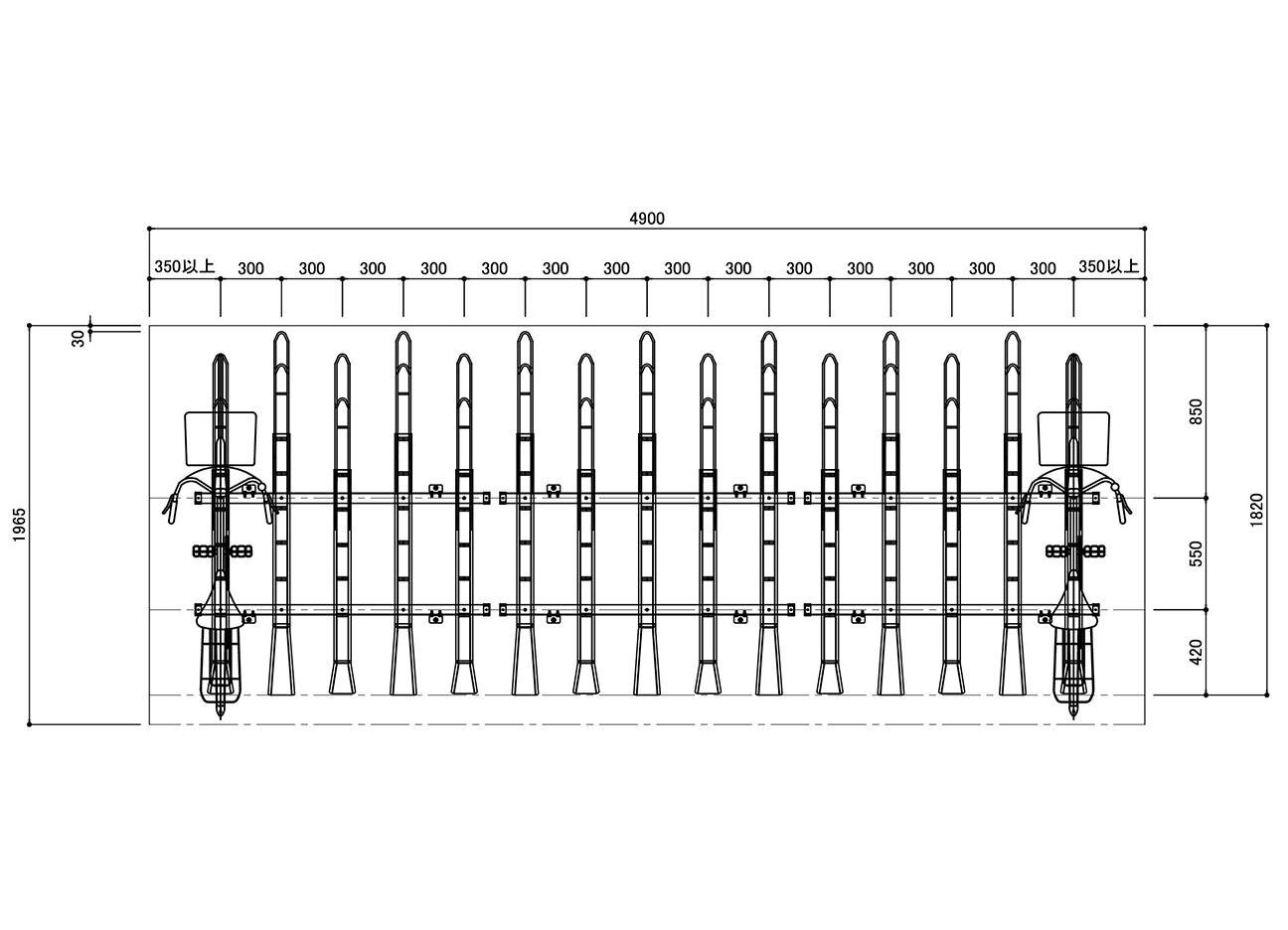

図面（CADデータ）、カタログデータのダウンロード
| 製品名 | 角度(斜め) | 設置間隔 | 奥行(自転車収容時) | 台数計算式 | ||
|---|---|---|---|---|---|---|
| 製品奥行 | ＋通路幅 | ＝奥行合計 | ||||
| BC-300 | 標準 | 300mm | 1965mm | 1300mm〜 | 3265mm〜 | 計算式：（間口－700）÷300+1 |
| 15° | 320mm | 1880mm | 1260mm〜 | 3140mm〜 | 計算式①：（間口－770）÷320+1 計算式②：（間口－1170）÷320+1 |
|
| 30° | 350mm | 1710mm | 1150mm〜 | 2860mm〜 | 計算式①：（間口－1080）÷350+1 計算式②：（間口－1780）÷350+1 |
|
- 計算式①：角度を振る側に壁がない場合の計算式。計算式②：角度を振る側に壁がある場合の計算式。
- 30°以上の駐輪場寸法、計算式、図面をご希望の方はお問合わせください。
製品の選定にお悩みの方は、私たちにご相談ください。
お客様の課題（設置台数や設置環境）に合わせた最適な製品をご提案いたします。
台数計算
（間口-700）÷300＋1＝台数
- 標準角度(0°)、設置間隔300mmでの計算式になります。
- 小数点以下切り捨て。
- 斜めタイプの計算は、お問合せください。
設置条件（駐輪場 寸法）
通路幅 ： 自転車後端から1300mm以上
設置間隔： 300mm以上
斜め設置 ： 任意で設定可能
- 標準角度(0°)での設置条件になります。
- 設置場所は、フラットな土間コンクリート基礎が原則です。
対応自転車
22～27インチ / 重量 30kg迄 / タイヤ幅 55mm迄
価格
19,000円
20,000円（間隔変更/斜めタイプ）
- 組立・工事費・運搬費は除く。
- ラックのアンカーボルトは、材料に含まれております。

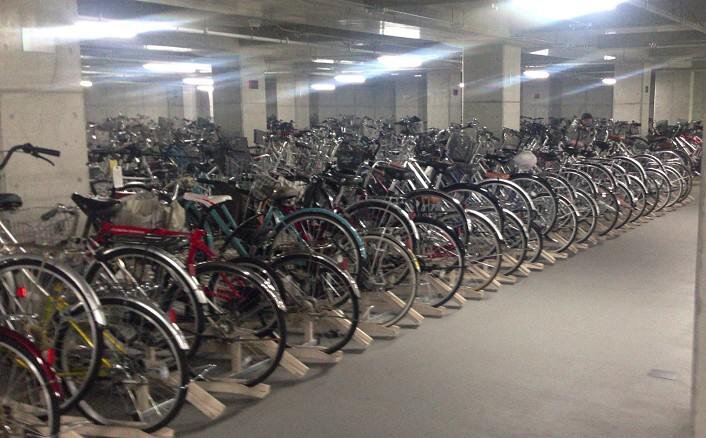

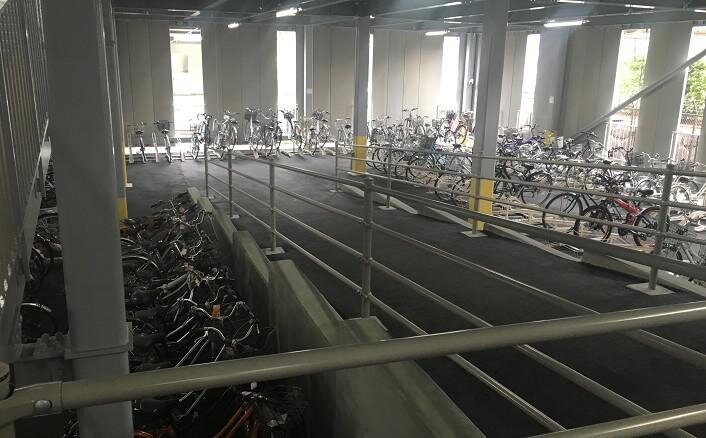

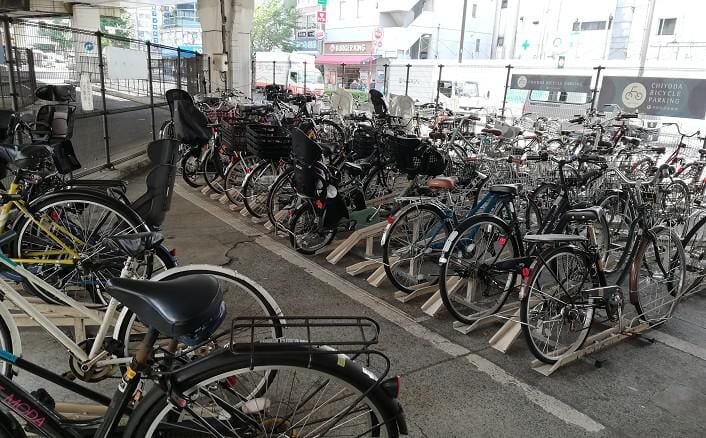

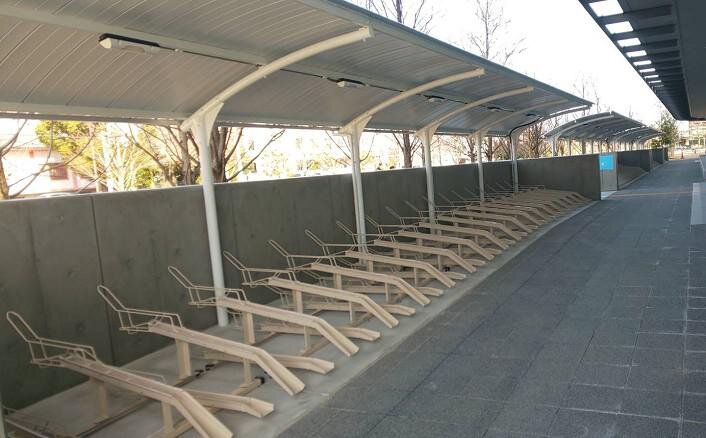

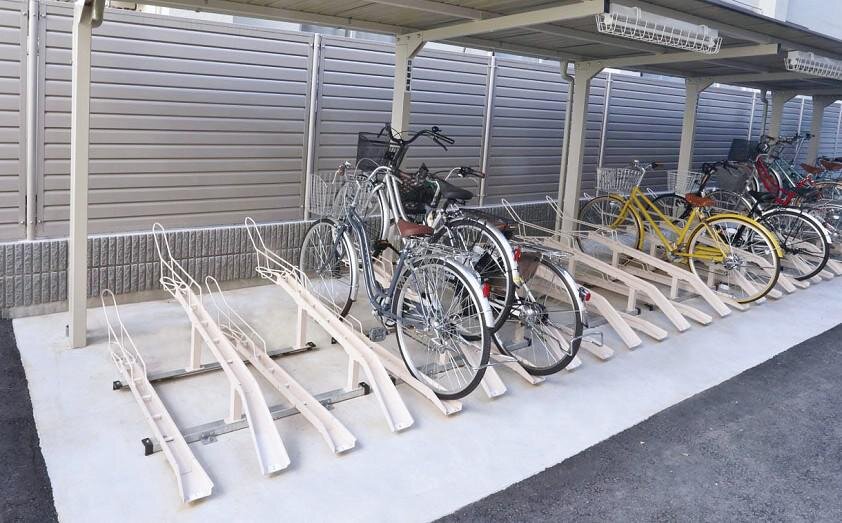

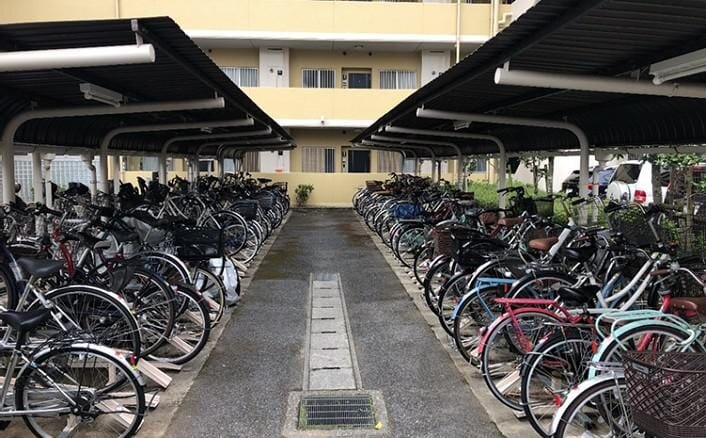

この製品の実績
仕様
| 名称 | 仕様 |
|---|---|
| ラック本体 | スチール* t2.3 |
| 支柱 | スチール* t2.3 |
| ベール | スチール 溶融亜鉛メッキ t3.2 |
| コロ | ジャラコン |
| アンカーボルト | M10×60 ドブ付メッキ |
| ラックカラー | ベージュ |
| *仕上げ | クロメートメッキ 紛体焼付塗装 |
よくあるご質問
- 図面の記載内容と異なる台数にすることは可能でしょうか。
-
1台単位（2段式ラックは上下1セット単位）で変更可能です。台数計算式を元にご検討下さい。
- 勾配のついた箇所への設置は可能でしょうか。
-
設置場所はフラットな土間コンクリートを原則とします。床面の勾配の目安は、間口方向：スライド式0.5％以下、平置・傾斜・2段式1％以下、奥行方向：1％以下です。
- 推奨通路幅を下回っても大丈夫でしょうか。
-
推奨通路幅は、通路幅の最小値として設定しています。
- ピッチを狭めることはできますか。
-
推奨しておりません。他の製品でご希望台数を収容できる場合がございますのでお問合せ下さい。
- 角度を変更して（ななめに設置）設置は可能ですか。
-
５°刻みで対応可能です。
